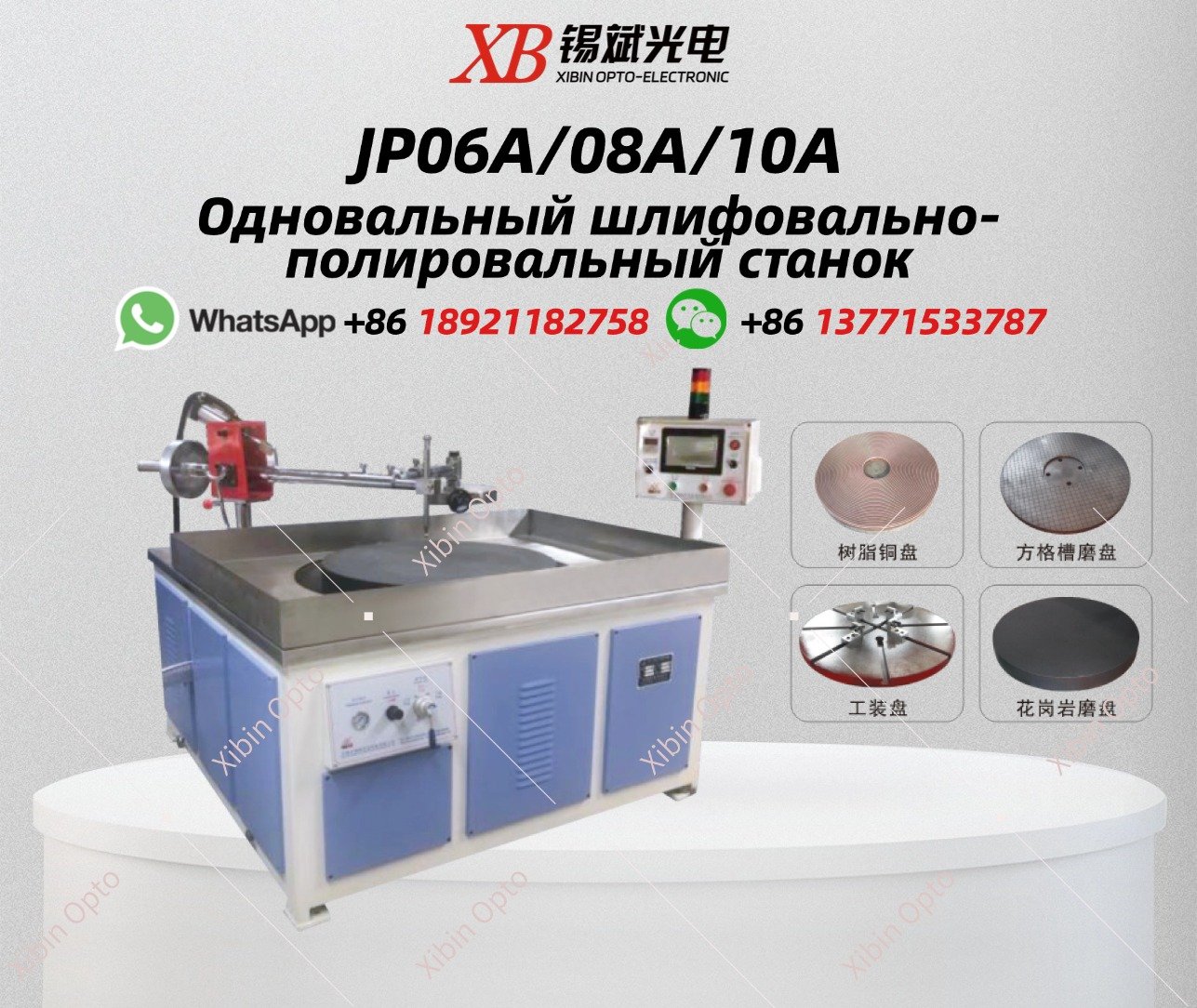

JP06A/08A/10A Одновальный шлифовально-полировальный станок
В основном используется для шлифования и полировки плоских и сферических зеркал, а также для прецизионного шлифования и полировки металлических или неметаллических форм
Скорость вращения шпинделя, время поворота поворотной полки можно регулировать в соответствии с потребностями обрабатываемых деталей, отдельно изменяя частоту вращения, а давление на поворотную полку должно регулироваться пневматическим давлением или с помощью балансировочного груза. (Дополнительный сенсорный экран и ручка для управления)
Основная техническая спецификация
| Product Model | JP06A | JP08A | JP10A |
Millstone dia | Ф600 mm | Ф800 mm | Ф1000 mm |
Processing scope | ≤Ф400 mm | ≤Ф600 mm | ≤Ф800 mm |
Speed of main shaft | 0,10~ 50RPM | 0,10~ 50RPM | 0,8~40RPM |
| Spindle connection size | Spindle ThreadM56 x 5.5 Setting circleФ60 | Spindle ThreadM68 x 6 Setting circleФ72 | / |
| Precision of main shaft | Axial and radial run-out ≤0.02mm | Axial and radial run-out ≤0.02mm | Axial and radial run-out ≤0.08mm |
| Main swing rod | Eccentricity disk maximu madjustable eccentricity: 140mm Swing lever lift:+20°-10° Speed: 0,10~50times/min Swing rod shrink range 200mm | Eccentricity disk maximu madjustable eccentricity: 170mm Swing lever lift:+20°-10° Speed: 0,10 ~ 50times/min Swing rod shrink range 200mm | Eccentricity disk maximu madjustable eccentricity: 200mm Swing lever lift:+20°-10° Speed: 0,8 ~ 40times/min Swing rod shrink range 300mm |
| Vice swing rod | Iron pen holder extended range 100mm | Iron pen holder extended range 140mm | Iron pen holder extended range 150mm |
The distance between the centerof the thimble and the millstone | 220mm | 280mm | 300mm |
| Pneumatic pressure | 3~80kg | 30~120kg | 30~120kg |
| Total power | 3.2kW/380V | 4.6kW/380V | 8.5kW/380V |
| Size | 1360 x 1300 x 1200(mm) | 1900 x 1700 x1400(mm) | 2100 x2000 x 1500(mm) |
| Weight | About 750kg | About 1300kg | About 2300kg |
All machine can be designed and manufactured as required. |
