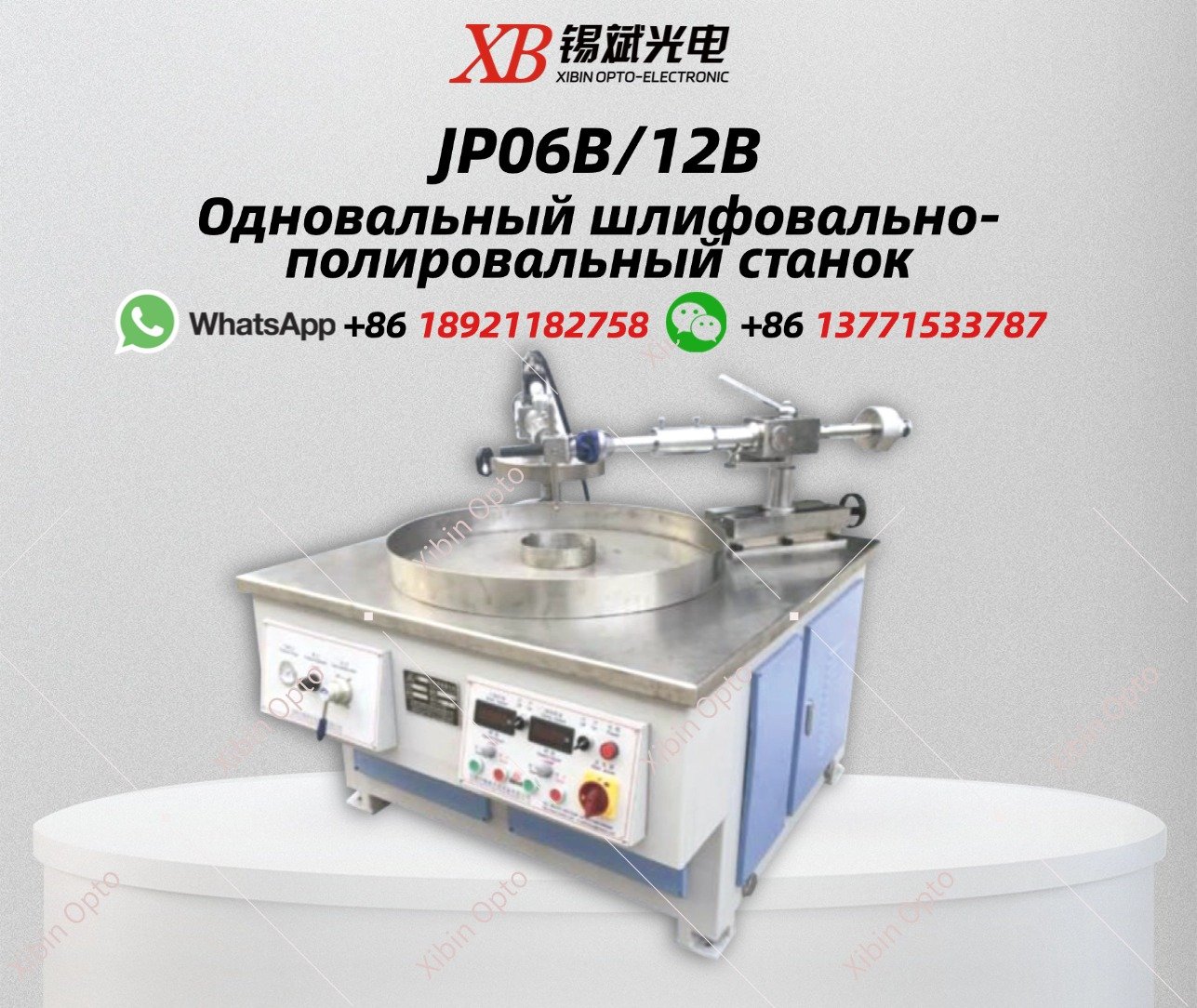

JP06B/12B Одновальный шлифовально-полировальный станок
В основном используется для шлифовки и полировки плоских и сферических зеркал, а также для прецизионной шлифовки и полировки металлических и неметаллических форм.
Скорость вращения шпинделя и время поворота поворотной полки можно регулировать в соответствии с потребностями обработки деталей с помощью частотного преобразователя. Давление на поворотную полку регулируется с помощью пневматического давления или балансировочного груза. Основной и вспомогательный маятники имеют функцию растяжения и регулировки, что полностью соответствует требованиям к обработке. (Опционально доступны сенсорный экран и ручка управления)
Основная техническая спецификация
| Product Model | JP06B | JP12B |
Millstone dia | Ф600 mm | Ф1200 mm |
Processing scope | ≤Ф400 mm | ≤Ф1000 mm |
Millstone rotating speed | 0,10 ~ 50RPM | 0,6~30RPM |
| Spindle connection size | Spindle Thread M56x 5.5Setting circle60 | / |
| Precision of main shaft | Radial and axial run-out ≤0.02mm | Jumpiness of millstone ≤0.10mm |
| Main swing rod | Telescopic adjustable 140mm Swingleverlift:+20°-10° (Stepless speed regulation) Scope of swing rod shrink 100mm Amount of swing:0,10~50times/min | Telescopic adjustable 300mm Swing lever lift:+20°-10° (Stepless speed regulation) Scope of swing rod shrink 100mm Amount of swing:0,6~30times/min |
| Vice swing rod | Stroke range of the iron pen holder 100mm Adjusting range of eccentric disk 140mm | Stroke range of the iron pen holder 300mm Adjusting range of eccentric disk 200mm |
The distance between the centerof the thimble and the millstone | 220mm | 400mm |
| Pneumatic pressure | 3~80kg | 3~120kg |
| Total power | 3.2kW/380V | 8.5kW/380V |
| Size | 1360x1290x1200(mm) | 2020x2160x1680(mm) |
| Weight | About 750kg | About 2800kg |
All machine can be designed and manufactured as required. |
