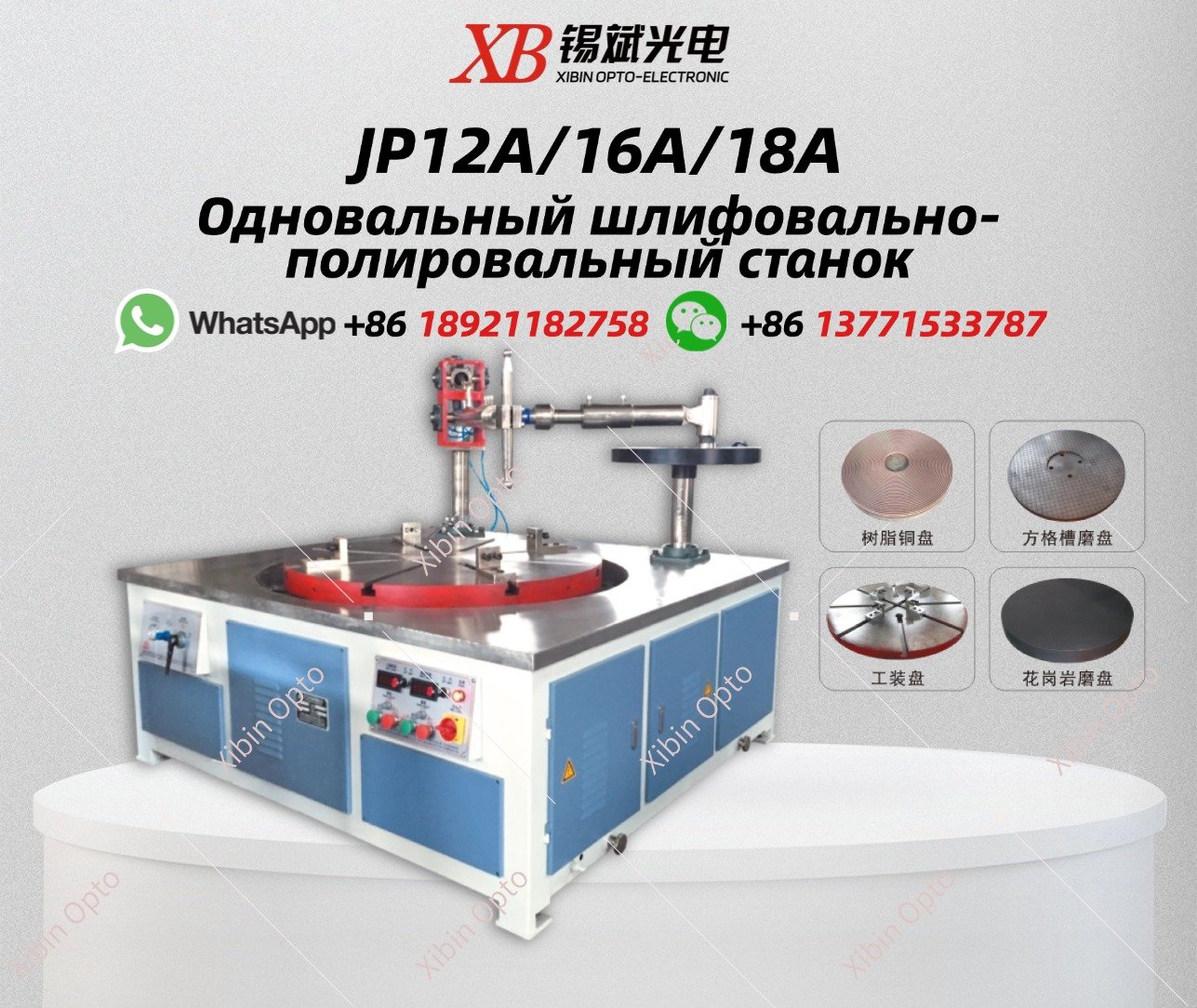

JP12A/16A/18A Одновальный шлифовально-полировальный станок
В основном используется для шлифовки и полировки больших плоских и сферических зеркал, а также для прецизионной шлифовки и полировки металлических и неметаллических форм.
Скорость вращения шпинделя и время поворота поворотной платформы можно регулировать в соответствии с требованиями к обработке деталей с помощью частотного преобразователя. Давление на поворотную платформу регулируется с помощью пневматического давления или балансировочного груза. (В качестве опции доступны сенсорный экран и ручка управления)
Основная техническая спецификация
| Product Model | JP12A | JP16A | JP18A |
Millstone dia | Ф1200 mm | Ф1600 mm | Ф1800 mm |
Processing scope | ≤Ф1000 mm | ≤Ф1400 mm | ≤Ф1500 mm |
Millstone rotating speed | 0,6 ~ 30RPM | 0,6 ~ 30RPM | 0,5 ~ 20RPM |
| Main swing rod | Adjust range of swing plate 250mm Scope of swing rod ± 20° Scope of swing rod shrink 250mm Amount of swing:0,6 ~ 30 times/min | Adjust range of swing plate 350mm Scope of swing rod ± 20° Scope of swing rod shrink 300mm Amount of swing:0,6 ~ 30 times/min | Adjust range of swing plate 400mm Scope of swing rod ±20° Amount of swing: 0,50 ~ 10times/min (Stepless speed regulation)Scopeof swing rod shrink 300mm |
| Vice swing rod | Iron pen holder extended range≤300mm | Iron pen holder extended range≤500mm | Iron pen holder extended range≤500mm |
The distance between the centerof the thimble and the millstone | ≤400mm | ≤500mm | ≤600mm |
| Jumpiness of millstone | ≤0.10mm | ≤0.10mm | ≤0.10mm |
| Total power | 8kW/380V | 12kW/380V | 20kW/380V |
| Size | 2220x2200x1500(mm) | 3120x2735 x2050(mm) | 2700x2700 x2300(mm) |
| Weight | About 2600kg | About 5200kg | About 8000kg |
All machine can be designed and manufactured as required. |
