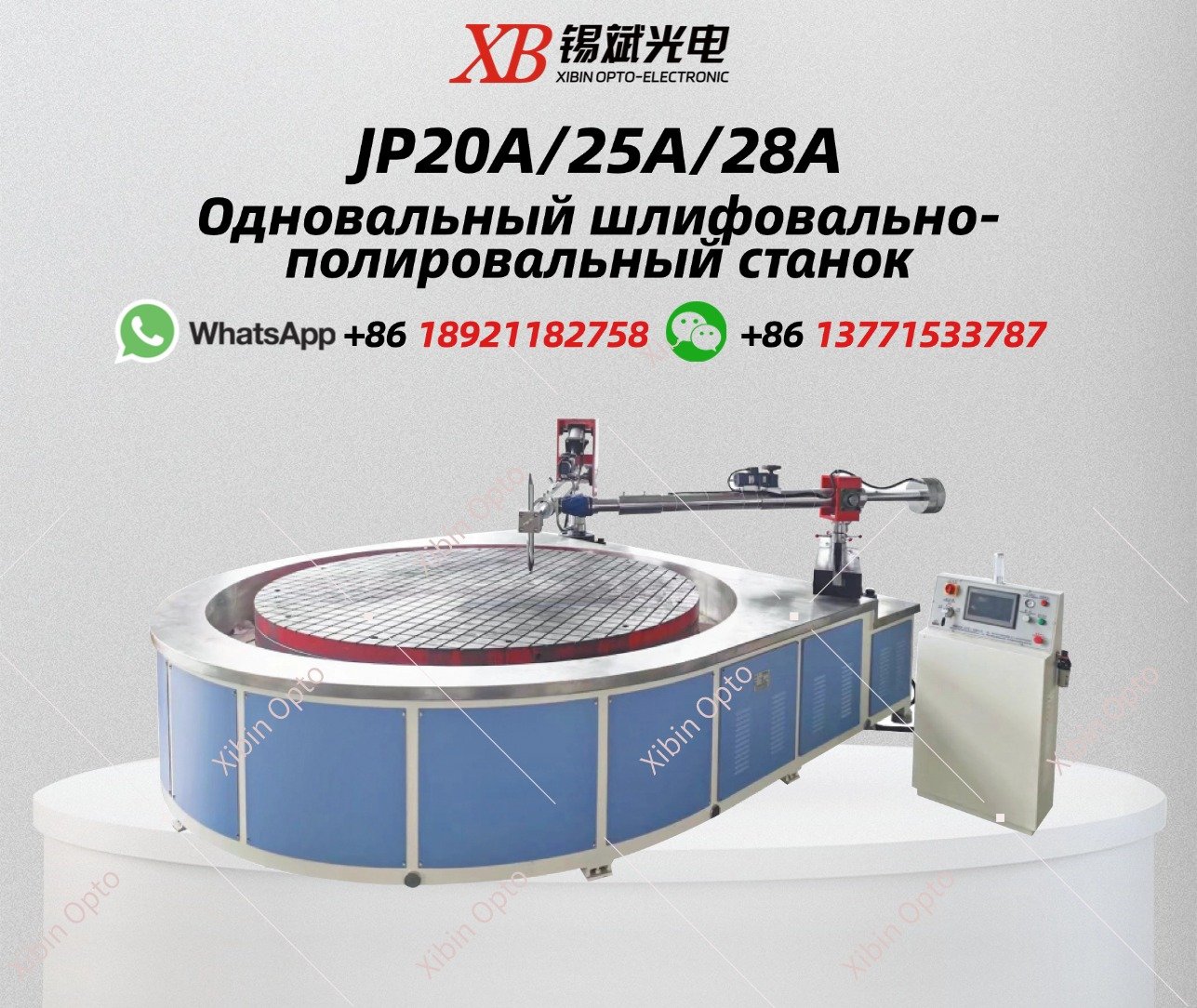

JP20A/25A/28A Одновальный шлифовально-полировальный станок
В основном используется для шлифовки и полировки больших плоских и сферических зеркал, а также для прецизионной шлифовки и полировки металлических и неметаллических форм.
Скорость вращения шпинделя и время поворота поворотной платформы регулируются отдельно в соответствии с требованиями к обработке деталей с помощью частотного преобразователя. Давление на поворотную платформу регулируется с помощью пневматического давления или балансировочного груза. (В качестве опции доступны сенсорный экран и ручка управления)
Основная техническая спецификация
| Product Model | JP20A | JP25A | JP28A |
Millstone dia | Ф2000 mm | Ф2500 mm | Ф2800 mm |
Processing scope | ≤Ф1600 mm | ≤Ф2000 mm | ≤Ф2200 mm |
Millstone rotating speed | 0,2~ 10RPM | 0,2~ 10RPM | 0,2~ 10RPM |
| Main swing rod | Adjust range of swing plate 450mm Scope of swing rod ± 20° Amount of swing: 0,50 - 10times/min (Stepless speed regulation)Scope of swing rod shrink 300mm | Adjust range of swing plate 600mm Scope of swing rod ± 20° Amount of swing:0,50 ~ 10times/min (Stepless speed regulation)Scope of swing rod shrink 400mm | Adjust range of swing plate 600mm Scope of swing rod+20° -10° Amount of swing: 0,30 ~ 10times/min (Stepless speed regulation) Scope of swing rod shrink 750mm |
| Vice swing rod | Iron pen holder extended range≤600mm | Iron pen holder extended range≤800mm | Iron pen holder extended range≤400mm |
The distance between the centerof the thimble and the millstone | ≤800mm | ≤800mm | ≤800mm |
| Jumpiness of millstone | ≤0.20mm | ≤0.20mm | ≤0.20mm |
| Total power | 20kW/380V | 20kW/3801 | 17.5kW/380V |
| Size | 3800 x 3500x 2500(mm) | 4800x3500x2500(mm) | 4800x4100x2500(mm) |
| Weight | About 9000kg | About 12000kg | About 18000kg |
All machine can be designed and manufactured as required. |
