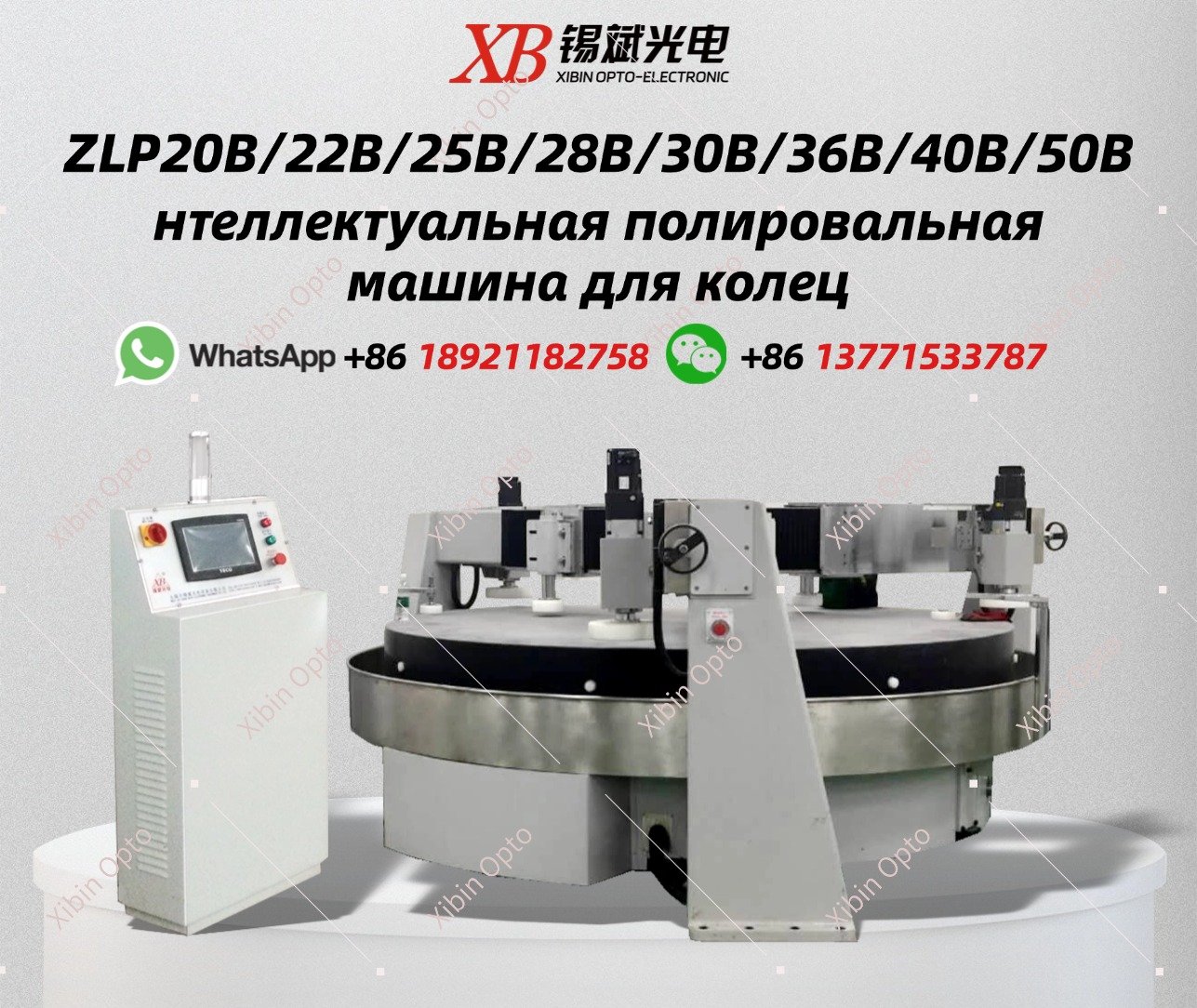

Интеллектуальная кольцевая полировальная машина ZLP20B/22B/25B/28B/30B/36B/40B/50B
Этот станок относится к прецизионному оборудованию для полировки высокоточных оптических, электронных, керамических и кремниевых пластин.
механических деталей и других хрупких плоских компонентов.
Цифровая программа ПЛК позволяет индивидуально управлять рабочим процессом. Станок оснащен системой бесступенчатой регулировки скорости,
контроля времени, подсчета, управления последовательностью операций и дистанционной сигнализацией о неисправностях. Оборудование отличается простотой в эксплуатации и полностью соответствует требованиям,
предъявляемым к высокоточной оптической обработке.
Основная техническая спецификация
| ZLP20B | ZLP22B | ZLP25B | ZLP28B | ZLP30B | ZLP36B | ZLP40B | ZLP50B |
Millstone size (granite) | Ф2000 mm | Ф2200 mm | Ф2500 mm | Ф2800 mm | Ф3000mm | Ф3600mm | Ф4000mm
| Ф5000mm |
| Workpiece ring size | Ф800xФ650x70 | Ф800xФ700x70 | Ф950xФ750x70 | Ф1100xФ900x80 | Ф1200xФ1000x80 | Ф1500xФ1300x80 | Ф1800xФ1500x100 | Ф2100xФ1800x120 |
Jumpiness of single point Jumpiness of millstone | ≤0.0lmm ≤0.08mm | ≤0.01mm ≤0.10mm | ≤0.01mm ≤0.10mm | ≤0.015mm ≤0.10mm | ≤0.015mm ≤0.10mm | ≤0.015mm ≤0.15mm | ≤0.015mm ≤0.15mm | ≤0.015mm ≤0.15mm |
| Correcting plate size | Ф1050x110(mm) | Ф1150x110(mm) | Ф1310xl10(mm) | Ф1480x110(mm) | Ф1570x120(mm) | Ф1880x120(mm) | Ф2110x160(mm) | Ф2660x200mm) |
Millstone rotating speed | 0.0.8~3 RPM (Servo stepless) | 0,0.8~3 RPM (Servo stepless) | 0,0.8~3 RPM (Servo stepless) | 0,0.8~2 RPM (Servo stepless) | 0,0.8~2 RPM (Servo stepless) | 0,0.5~1.5 RPM (Servo stepless) | 0,0.4~1 RPM (Servo stepless) | 0,0.3~0.8 RPM (Servo stepless) |
Processing scope | ≤Ф650mm | ≤Ф700mm | ≤Ф750mm | ≤Ф900mm | ≤Ф1000mm | ≤Ф1300mm | ≤Ф1500mm | ≤Ф1800mm |
PLC operation panel | MH1500-1(15") | MH1500-1(15") | MH1500-1(15") | MH1500-1(15") | MH1500-1(15") | MH1500-1(15") | MH1500-1(15") | MH1500-1(15") |
Callipers travel distance | ≤200~250mm | ≤200~250mm | ≤200~250mm | ≤280mm | ≤280mm | ≤320mm | ≤400mm | ≤400mm |
| Total power | 12.5kW/380V | 13kW/380V | 16kW/380V | 16kW/380V | 16kW/380V | 20kW/380V | 24kW/380V | 30kW/380V |
| Weight | About8500 kg | About11000kg | About10000kg | About11800 kg | About12500 kg | About16000 kg | About20000kg | About30000kg |
| Size | 3000x3500x1600(mm) | 3200x3700x1600(mm) | 3900x3700x1900(mm) | 4300x3800x1800(mm) | 4400x3800x1950(mm) | 4800x4500x1950(mm) | 5200x4950x1950(mm) | 5800x5200x1950(mm) |
All machine can be designed and manufactured as required. |
|
