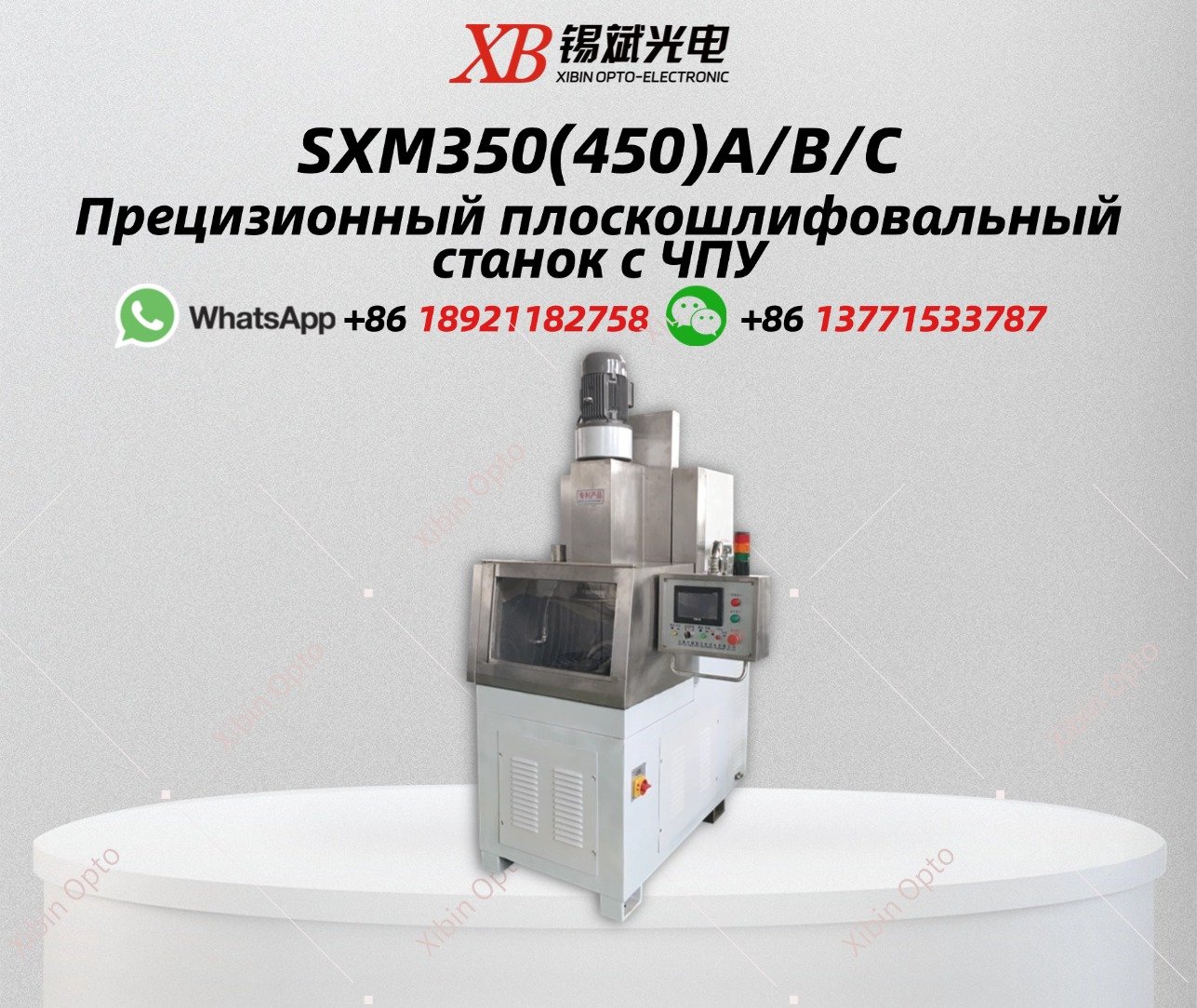

SXM350(450)A/B/C Прецизионный плоскошлифовальный станок с ЧПУ
Этот станок отличается высокой точностью, мощным режущим усилием, стабильностью формы поверхности и интеллектуальным управлением с помощью одной кнопки. Подходит для грубого и тонкого шлифования оптического стекла, керамики, кварцевого стекла, хрусталя, сапфира и других материалов.
ПЛК, контроллер с сенсорным экраном, цифровая обработка с программным управлением. Стабильная и надёжная работа, обеспечивающая постоянство размеров обрабатываемых деталей. Повышенная эффективность прецизионного шлифования за счёт автоматизации, возможность выполнения всех технологических операций с помощью одной кнопки, что позволяет одному оператору выполнять несколько операций. Электрическая шлифовальная головка, шлифовальный диск, шлифовальная жидкость, подача и быстрый возврат станка могут быть связаны между собой или работать по отдельности, что удобно для обработки и регулировки. Станок оснащён функцией ограничения. Даже при случайном неправильном использовании станок не выйдет из строя. Центральный интерфейс управления 485. Возможность объединения нескольких станков в сеть, подходит для массового производства.
Три типа: в столе типа A используется магнитный патрон. В столе типа B используется электромагнитный патрон; в столе типа C используется керамический вакуумный патрон.
Основная техническая спецификация
| Product Model | SXM350A/B/C | SXM450A/B/C |
Workbench diameter | Ф350 mm | Ф450 mm |
Rotating speed of workbench | 0~8RPM | 0~8RPM |
Height of machining parts | ≤200mm | ≤200mm |
| Flatness of machining parts | ≤0.005mm | ≤0.005mm |
| Parallelism of machining parts | ≤0.005mm | ≤0.005mm |
| Diamond grinding wheel | Ф254×Ф188×47mm | Ф326×Ф188×55mm |
| Rotating speed of the grinding head | 0~1400RPM | 0 ~ 1400RPM |
| Feeding speed | 0.001-0.20mm | 0.001-0.20mm |
| Repositioning precision | ±0.005mm | ±0.005mm |
| Total power | 9kW/380V | 9kW/380V |
| Size | 800 x 1400 x 2230(mm) | 950x1560x2100(mm) |
| Weight | About 2000kg | About 2300kg |
All machine can be designed and manufactured as required. |
